Испытательное оборудование для шин · LTNJ-120-2

Двухпозиционный стенд для испытаний шин, 100 кН

LTNJ-120-2 — промышленный испытательный стенд с двумя рабочими позициями для оценки долговечности и высокоскоростных характеристик шин. Дорожное полотно имитирует гладкая поверхность приводного барабана диаметром 1592 мм. Электрогидравлическая сервосистема прижимает колесо в сборе к барабану с заданной нагрузкой, а система управления поддерживает скорость, контролирует параметры испытания и автоматически формирует отчёт.

Стенд рассчитан на шины наружным диаметром от 600 до 1500 мм и шириной до 600 мм. Максимальная испытательная нагрузка составляет 100 кН (около 10 тс), скорость — до 160 км/ч. Каждая позиция оснащается климатической камерой с диапазоном температур от -30 до +80 °C.

100 кН

Максимальная нагрузка

160 км/ч

Максимальная скорость

Испытательные позиции

−30…+80 °C

Климатические камеры

Получить техническое предложение

Модель LTNJ-120-2 · изготовление под проект

LTNJ-120-2

Ключевые преимущества

Две испытательные позиции по разные стороны барабана повышают производительность лаборатории.
Замкнутый контур управления нагрузкой обеспечивает точность до ±1 %.
Скорость до 160 км/ч позволяет проводить испытания на долговечность и высокоскоростные характеристики.
Динамический и статический радиус, радиус качения, пробег, температура и другие параметры регистрируются в ходе испытания.

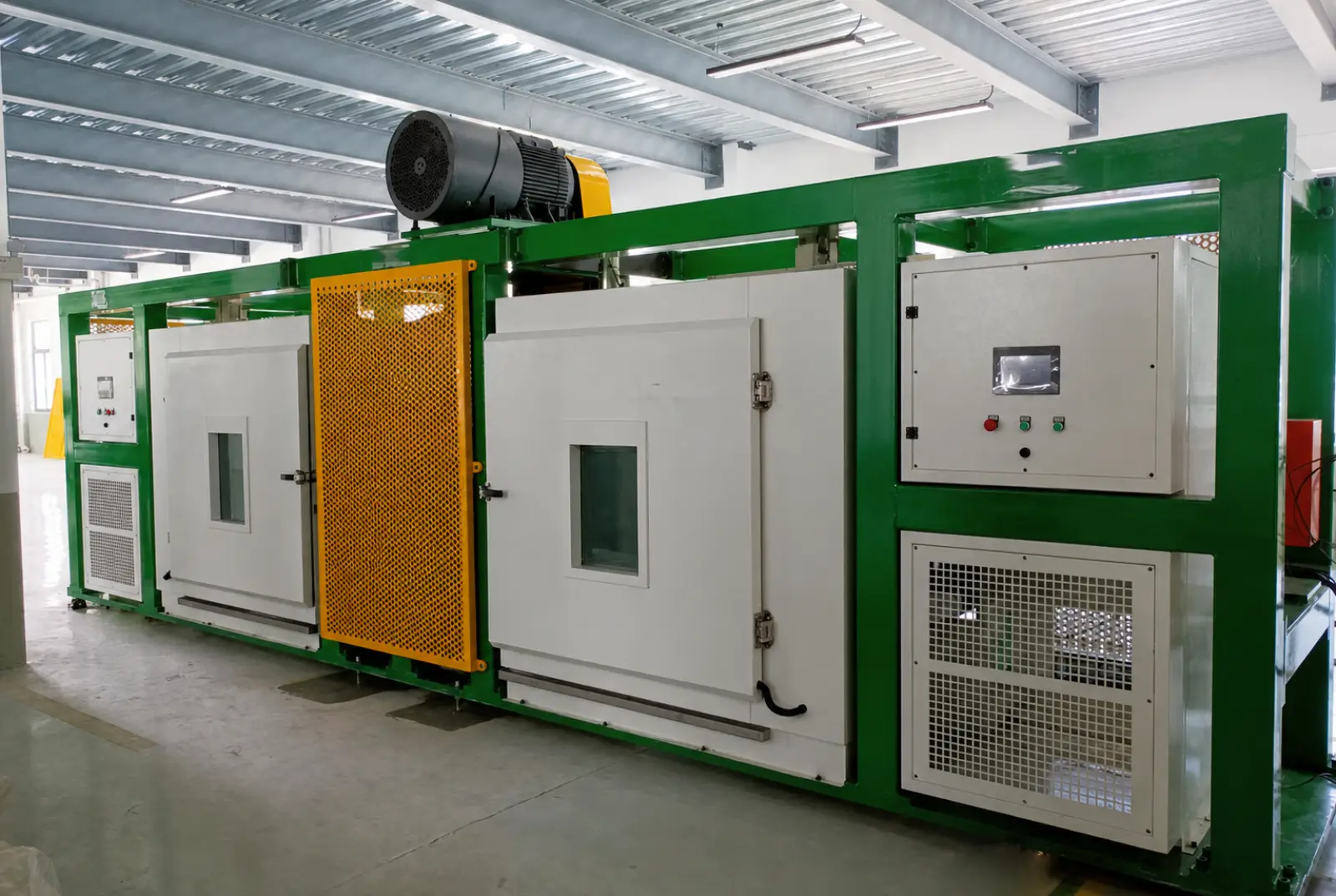

Две климатические камеры создают контролируемые условия для каждой испытательной позиции.
Инфракрасные датчики бесконтактно измеряют температуру поверхности шин.
Видеонаблюдение и комплекс защитных устройств помогают оператору контролировать испытание из отдельного помещения.
Программное обеспечение на платформе Windows сохраняет результаты и формирует отчёты в формате Excel.
Промышленная гидравлика с компонентами Rexroth или Voith, сервоклапанами Yuken и трёхступенчатой фильтрацией рассчитана на длительную эксплуатацию.

LTNJ-120-2

Основные испытательные функции

испытания шин на долговечность;
испытания высокоскоростных характеристик;
программное задание и автоматическое поддержание скорости и нагрузки;
измерение динамического и статического радиуса шины;
определение радиуса качения и длины окружности качения;
измерение температуры поверхности шины в диапазоне от 0 до 200 °C;
регистрация скорости, нагрузки, времени, накопленного пробега и продолжительности испытания;
контроль температуры в испытательной зоне;
видеонаблюдение за рабочими позициями;
автоматическое отображение аварийных состояний и диагностика оборудования;
сохранение данных и подготовка отчёта в формате Excel.

LTNJ-120-2

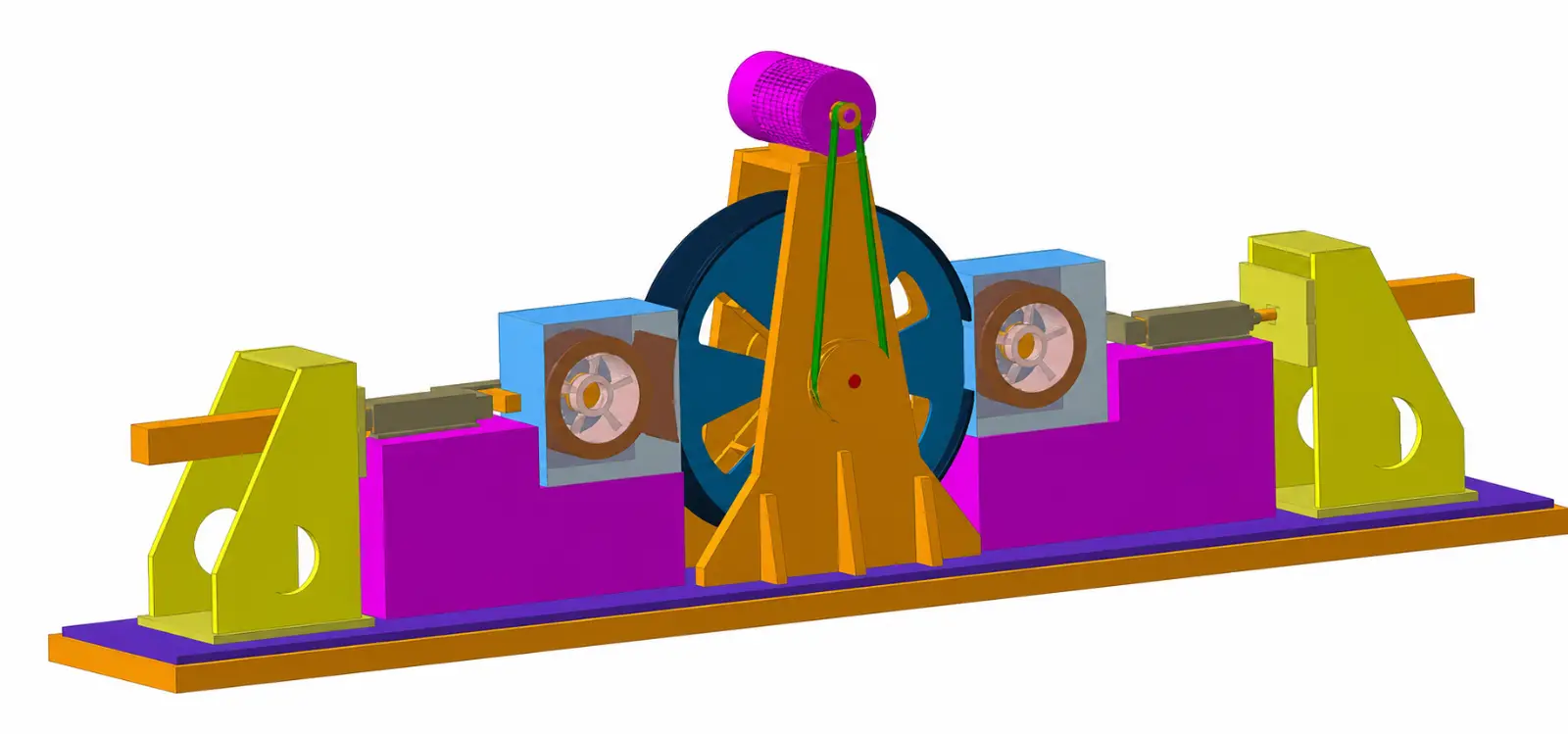

Как работает стенд

Колесо в сборе устанавливается на вал испытательной позиции. Сервогидравлический привод перемещает тележку по линейным направляющим и прижимает шину к барабану с заданным усилием. Электродвигатель мощностью 310 кВт через ременную передачу вращает барабан. Система с обратной связью непрерывно регулирует нагрузку и скорость, собирает сигналы датчиков и записывает ход испытания.

Для расчёта радиуса качения датчики приближения считывают импульсы кодовых дисков на валу шины и валу барабана. По известному диаметру барабана и числу оборотов система определяет пройденный путь и параметры качения шины. Динамический и статический радиус измеряются отдельной системой, а температура поверхности контролируется инфракрасным датчиком.

LTNJ-120-2

Технические характеристики

Общие параметры

Модель

LTNJ-120-2

Количество испытательных позиций

Диапазон испытательной нагрузки

0–100 кН

Точность нагрузки

±1 %

Управление нагрузкой

Электрогидравлическое сервоуправление, замкнутый контур

Диапазон скорости

0–160 км/ч

Точность скорости

±1 км/ч

Разгон от 0 до 150 км/ч

Не более 50 с

Остановка от 150 до 0 км/ч

Не более 45 с

Динамический угол увода

±8°

Динамический угол развала

±6°

Параметры испытываемых шин

Наружный диаметр шины

600–1500 мм

Максимальная ширина шины

600 мм

Диапазон ИК-измерения температуры поверхности

0–200 °C

Точность измерения температуры

±2 °C

Абсолютная погрешность измерения перемещения

±0,1 мм

Абсолютная погрешность измерения динамического радиуса

±0,5 мм

Относительная погрешность измерения пробега шины

±1 %

Погрешность линейной скорости относительно измеренного значения

±1 %

Испытательный барабан и привод

Диаметр барабана

1592 мм

Ширина барабана

700 мм

Радиальное биение

Не более 0,10 мм

Шероховатость поверхности

Не более 3,2 мкм

Класс балансировки

G0.4

Твёрдость поверхности

Не менее HB150

Мощность приводного двигателя

310 кВт

Номинальный/пиковый крутящий момент по спецификации

3701 Н·м

Передача

Ременная, с регулировкой натяжения изменением положения двигателя

Климатические условия испытания

Количество климатических камер

2, по одной на каждую позицию

Диапазон температуры климатической камеры

От -30 до +80 °C

Температура воздуха, создаваемая климатической установкой в зоне испытания

25 ± 10 °C

Габариты и вспомогательное оснащение

Габариты основной машины

Около 9500 × 1500 × 3600 мм

Общая масса

Около 16 т

Подъёмные устройства

2 крана/электротали грузоподъёмностью 1 т, по одному на позицию

Видеонаблюдение

Камера на раме стенда и отдельный монитор в операторской

Ограждение

Полное защитное ограждение рабочей зоны

LTNJ-120-2

Сервогидравлическая система нагружения

Каждая испытательная позиция включает тележечный механизм, вал шины, линейные направляющие, датчик силы и сервогидравлический цилиндр. Направляющие воспринимают боковые воздействия и защищают датчик силы и цилиндр от нежелательных нагрузок.

Максимальное усилие цилиндра

±100 кН

Рабочий ход

±400 мм, полный ход 800 мм

Конструкция

Поршень с односторонним штоком

Датчик силы

Диапазон ±100 кН, перегрузочная способность 150 %

Датчик перемещения

NOVOTECK, диапазон 800 мм, встроен в шток

Сервоклапан

Yuken, 21 МПа, 23 л/мин

Защита на предельном ходе

Гидравлический буфер

Уплотнение

Направляющее кольцо и импортное сервоуплотнение

Калибровка

Датчики калибруются перед отгрузкой

LTNJ-120-2

Гидравлическая станция

Гидростанция построена на малошумном насосе с внутренним зацеплением. Конструкция рассчитана на работу без выраженных пульсаций, а масляная плёнка между рабочими поверхностями снижает износ. Мягкое переключение между низким и высоким давлением уменьшает ударные нагрузки при запуске и остановке системы.

Расход

23 л/мин

Рабочее давление

21 МПа, регулируется по задаче испытания

Двигатель гидростанции

11 кВт

Насос

Регулируемый Rexroth или Voith

Фильтрация на всасывании

100 мкм

Фильтрация на выходе

3 мкм

Фильтрация в модуле стабилизации давления

3 мкм

Охлаждение

Воздушный охладитель в обратной масляной линии

В состав станции входят насос, двигатель с виброизолирующими опорами, гидроаккумулятор, блок мягкого переключения высокого и низкого давления, фильтры, охлаждение, закрытый маслобак, трубопроводы и основание. Предусмотрены измерение температуры и уровня масла, воздушная фильтрация, а также сигнализация или защитное отключение при перегреве, низком уровне масла и засорении фильтра.

LTNJ-120-2

Система управления и отчётность

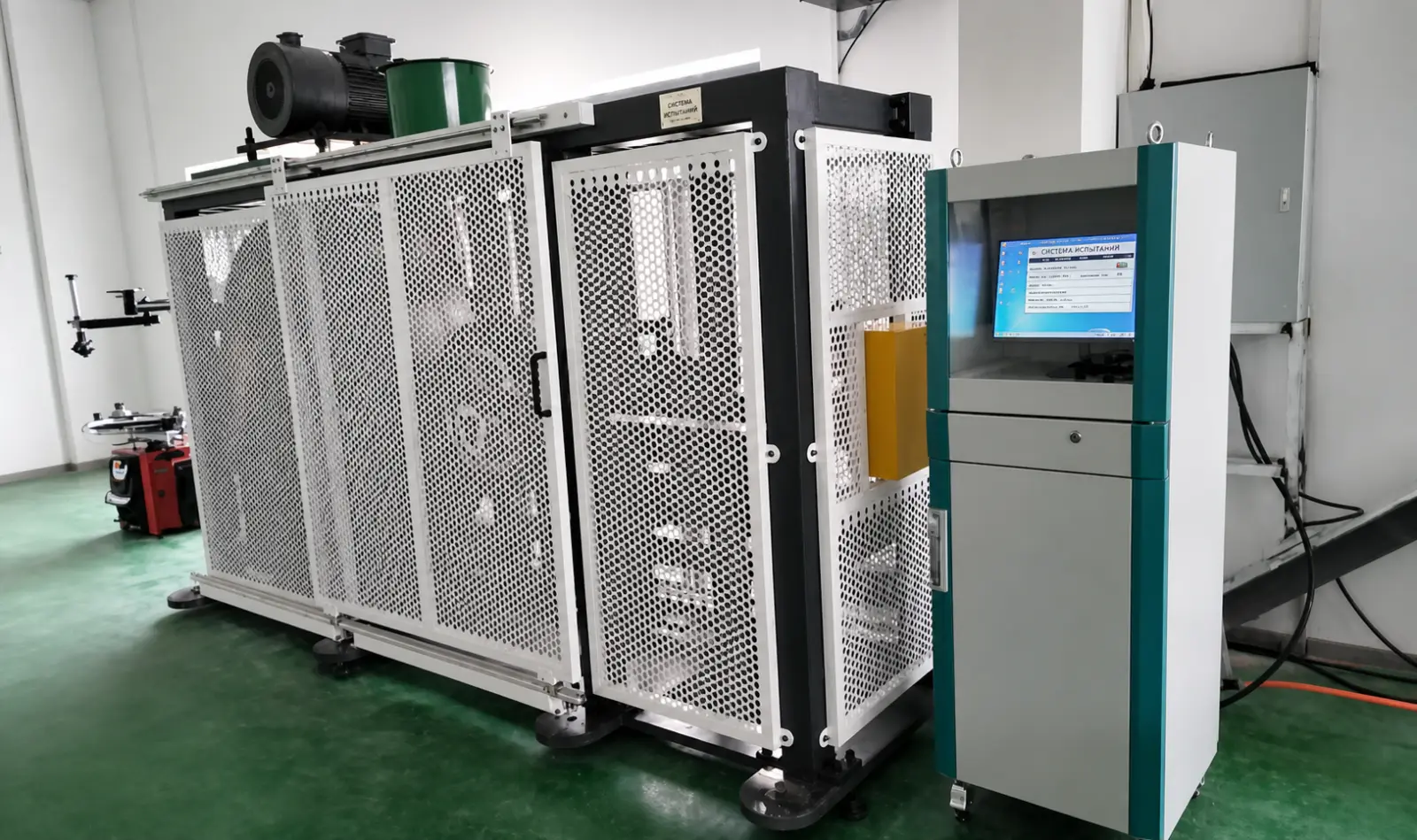

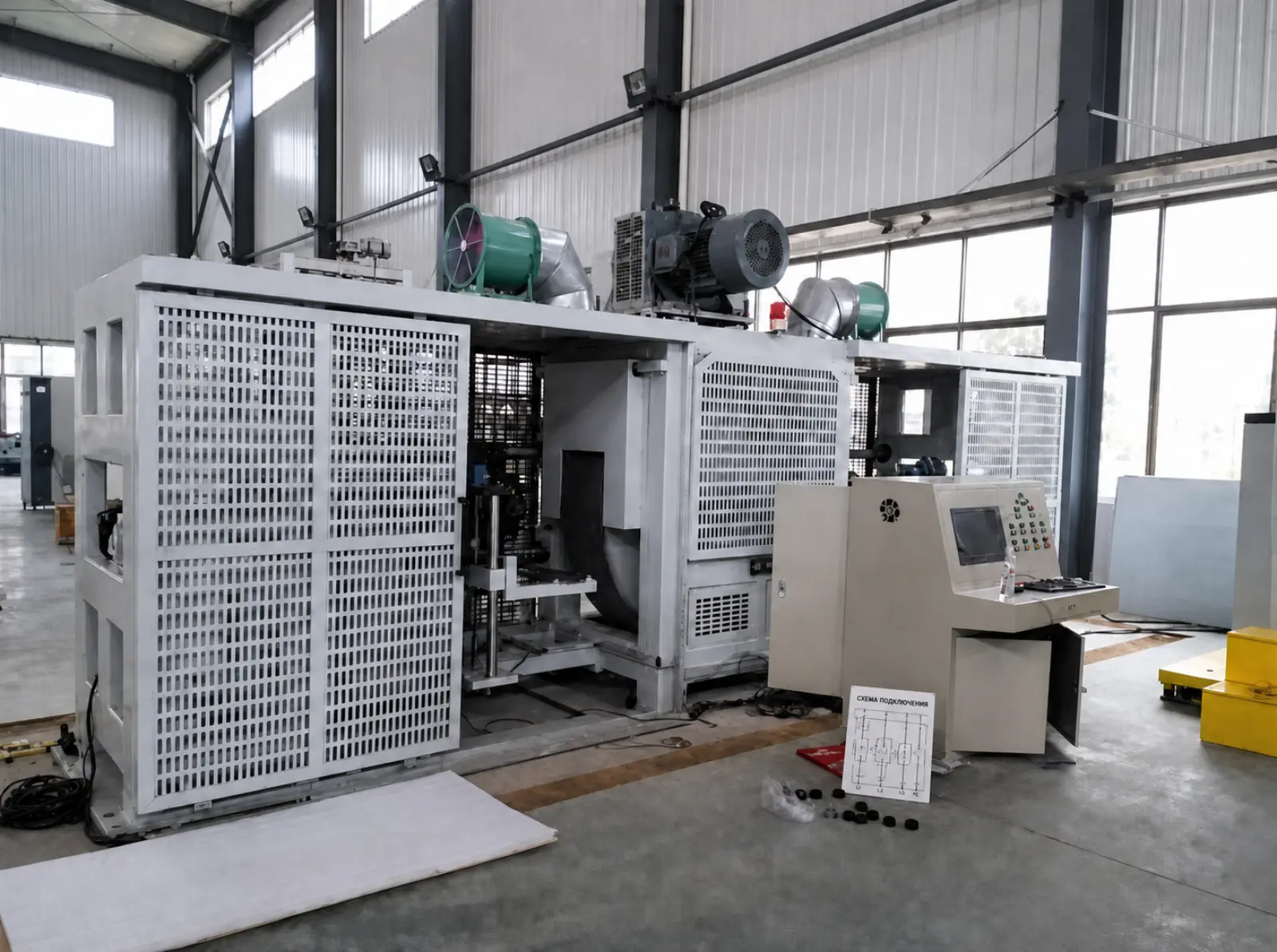

Стенд комплектуется силовым шкафом и компьютерным шкафом. Силовая часть управляет распределением электроэнергии и скоростью привода. Промышленный компьютер выполняет усиление и аналого-цифровое преобразование сигналов датчиков, управляет испытанием и хранит результаты.

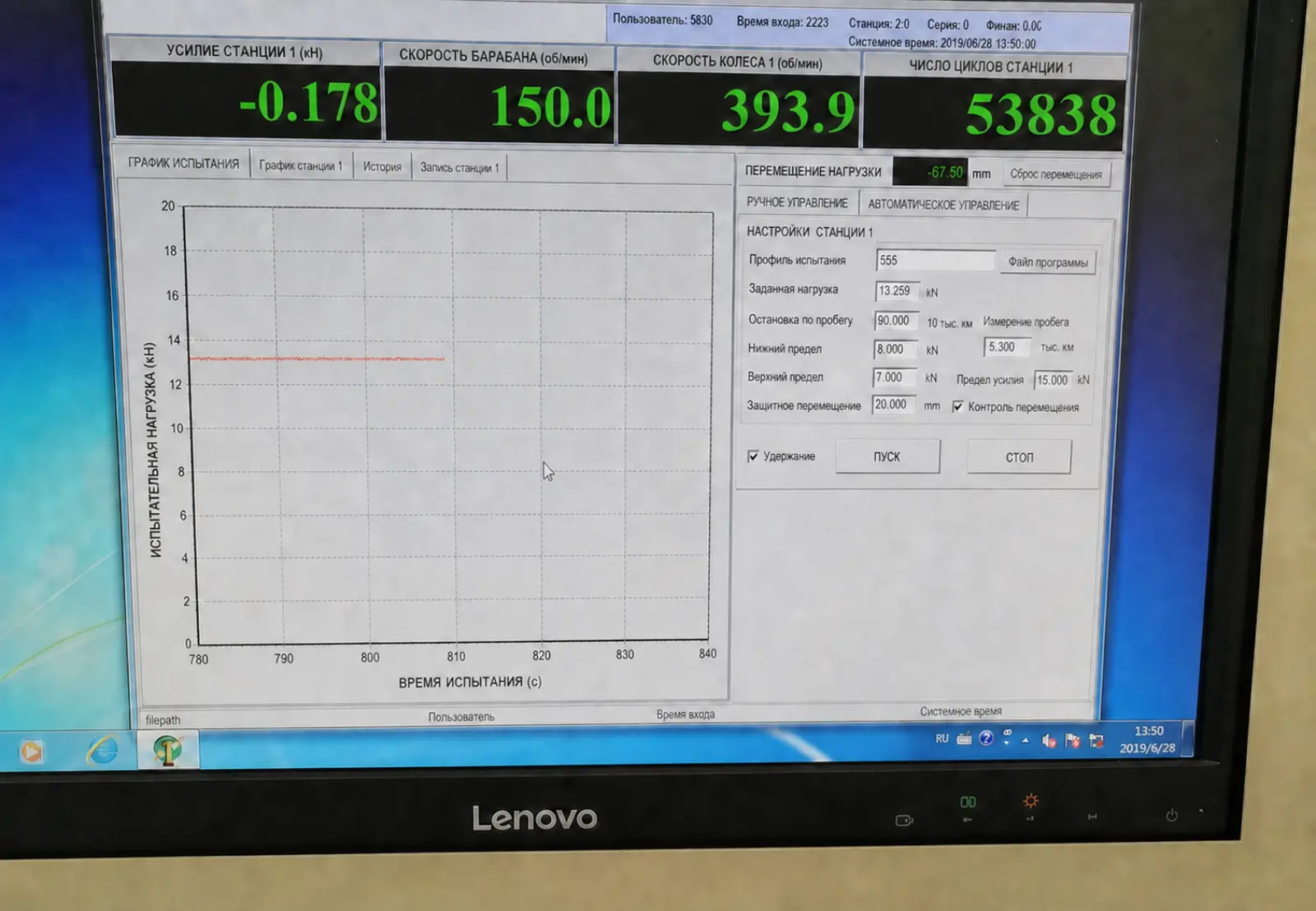

Интерфейс оператора включает:

управление программами испытаний;
ввод и редактирование испытательных циклов;
настройку параметров;
управление оборудованием;
отображение, запись и хранение данных в реальном времени;
калибровку датчиков с разграничением прав доступа;
диагностику оборудования и отображение аварий;
просмотр хода испытания;
формирование, печать и экспорт отчётов в Excel.

В реальном времени отображаются и сохраняются скорость, нагрузка, время, накопленный пробег, суммарная продолжительность, динамический и статический радиус шины, температура среды и другие параметры программы испытания.

LTNJ-120-2

Безопасность

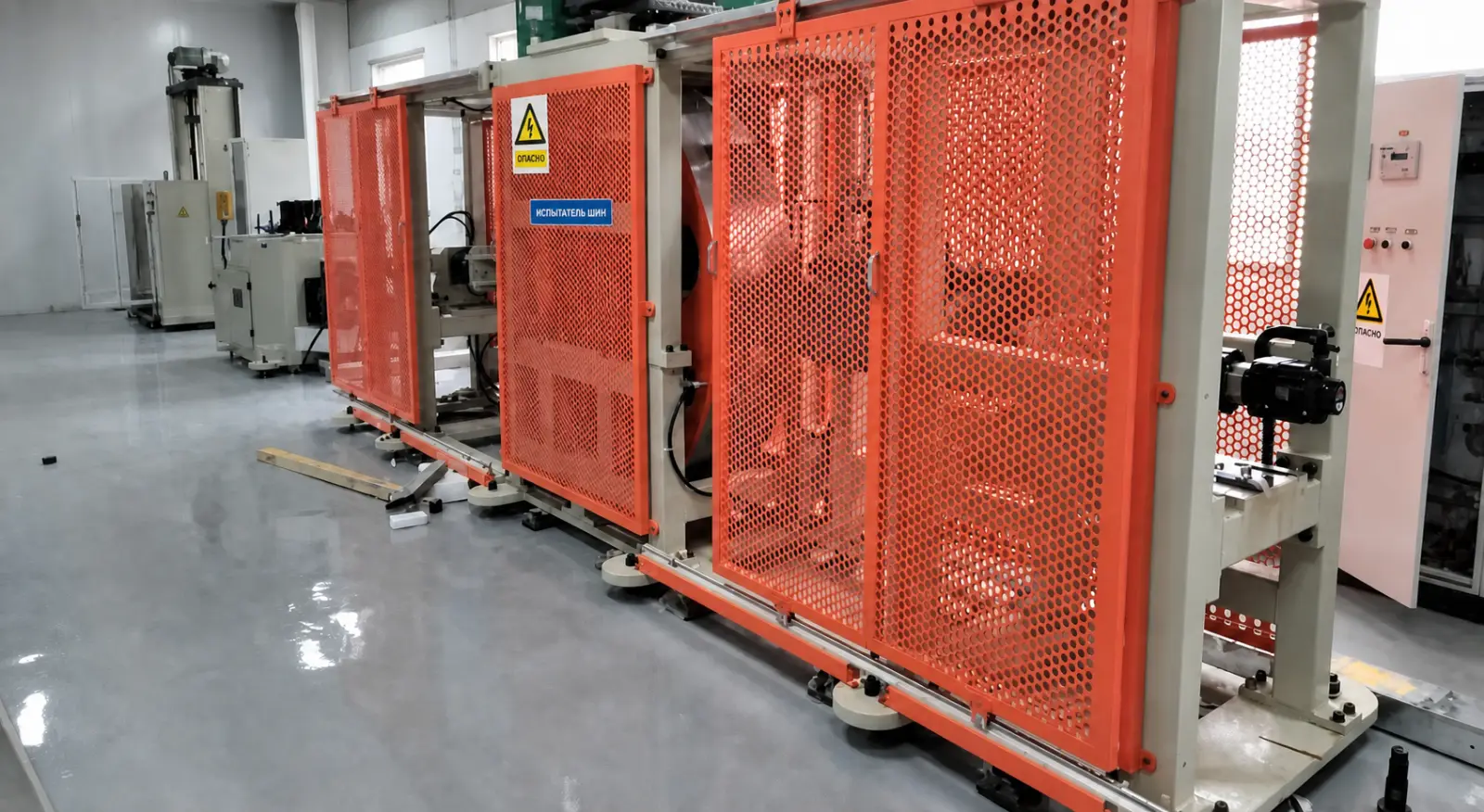

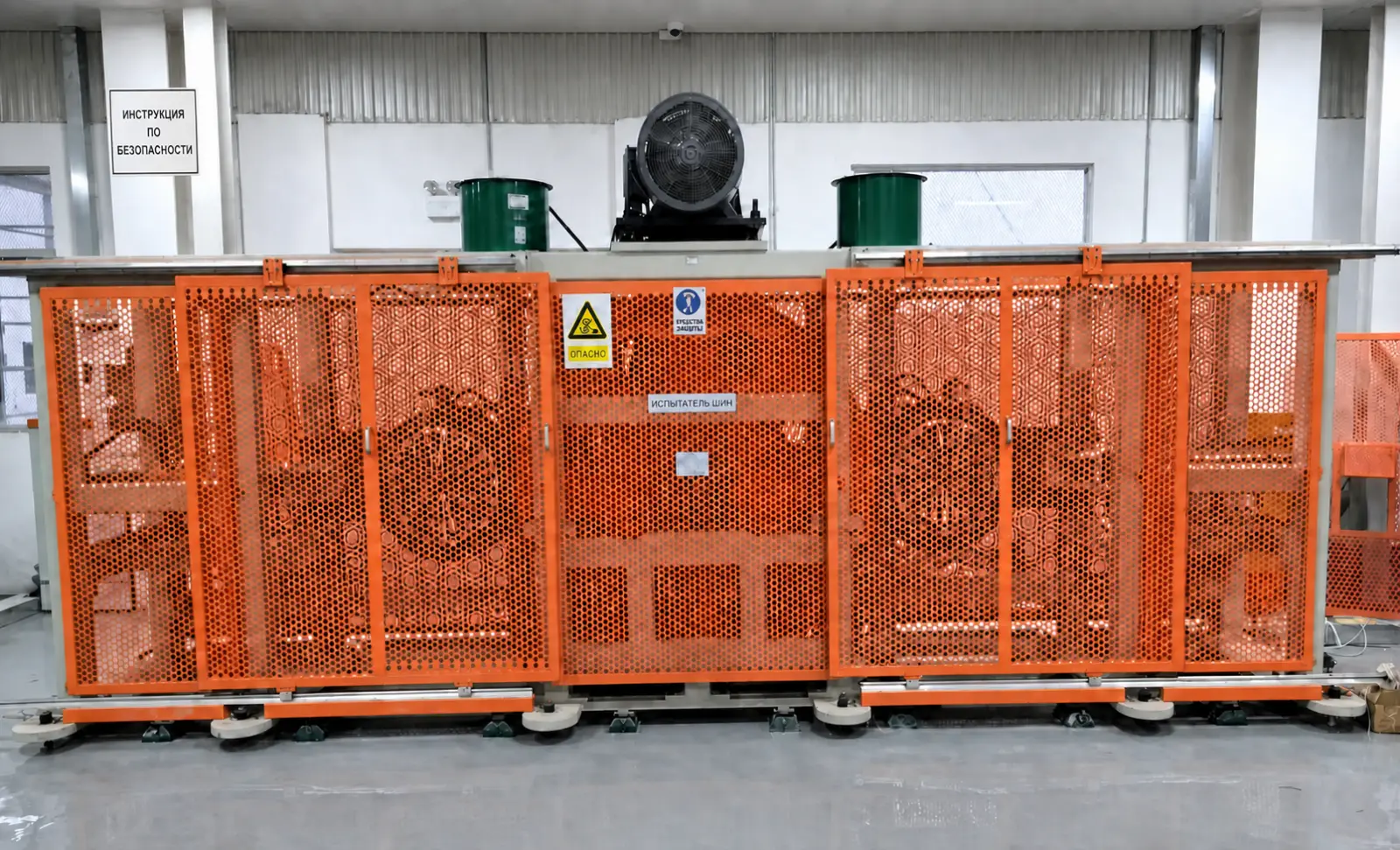

Полное защитное ограждение отделяет рабочую зону от оператора.
На каждой позиции установлено регулируемое противовзрывное устройство, которое настраивается под диаметр и ширину шины.
Предусмотрено по одному устройству защиты при потере давления в шине на каждую позицию.
Гидравлические буферы защищают цилиндры в предельных положениях.
Система контролирует температуру и уровень масла, а также состояние фильтра.
Видеонаблюдение позволяет следить за испытанием из операторской.
Для установки и снятия колеса каждая позиция оснащается подъёмным устройством грузоподъёмностью 1 т.

LTNJ-120-2

Основные компоненты

Датчик силы 10 т

Shiquan, США

Датчик перемещения 800 мм

Tianjin NOVOTECK

Компьютер

ASUS, актуальная серийная конфигурация

Двигатель барабана 310 кВт

South Anhui

Частотный преобразователь

Kechuang

Шкаф управления

Изготовление по национальному стандарту

Сервогидравлический цилиндр

Собственное изготовление, импортные уплотнения

Гидравлический насос

Rexroth или Voith, Германия

Линейные направляющие

Jining

Подшипники вала барабана

NSK или FAG

Датчик скорости двигателя

Промышленное серийное исполнение

Монитор

Известный серийный бренд

Принтер

Сервоклапан

Yuken, Япония

Двигатель гидростанции 11 кВт

South Anhui

Система управления

Собственная разработка изготовителя

LTNJ-120-2

Комплект поставки

Основная машина испытательного стенда

1 комплект

Привод барабана

1 комплект

Сервосистемы нагружения испытательных позиций

2 комплекта

Защитное ограждение

1 комплект

Противовзрывные устройства для шин

2 комплекта

Устройства защиты при потере давления в шине

2 комплекта

Климатические камеры

2 комплекта

Устройства измерения температуры поверхности шин

2 комплекта

Шкафы управления

2 комплекта

Силовой шкаф с регулятором скорости двигателя

1 комплект

Компьютерный шкаф с силовыми модулями, компьютером, мониторами и лазерным принтером

1 комплект

Гидравлическая насосная станция

1 комплект

Комплект технической документации

1 комплект

Комплект запасных частей

1 комплект

Комплект вспомогательного инструмента

1 комплект

Краны/электротали

2 комплекта

Система видеонаблюдения

1 комплект

LTNJ-120-2

Техническая документация

Вместе с оборудованием передаются:

Руководство по эксплуатации, включая механическую и электрическую части

3 экземпляра

Сборочный чертёж оборудования

3 экземпляра

План размещения

3 экземпляра

Чертёж фундамента

3 экземпляра

Пневматическая схема

3 экземпляра

Электрическая схема соединений

3 экземпляра

Перечень запасных частей

3 экземпляра

Перечень вспомогательного инструмента

3 экземпляра

Упаковочный лист

3 экземпляра

Резервная копия программы

3 экземпляра

Документация на основные покупные компоненты: двигатель и регулятор скорости

1 экземпляр

Сертификат на изделие

1 экземпляр

LTNJ-120-2

Требования к месту эксплуатации

Электропитание

380 В ±10 %, 50 Гц ±1 %

Требуемая мощность электросети

100 кВА

Давление сжатого воздуха

Не менее 600 кПа

Температура в помещении

От +5 до +40 °C

Относительная влажность

Не более 80 %, без конденсации

Высота над уровнем моря

Не более 1200 м

Сопротивление заземления

Менее 3 Ом

LTNJ-120-2

Подготовка площадки и ввод в эксплуатацию

Изготовитель предоставляет план размещения и проект фундамента, выполняет заводскую калибровку датчиков, пусконаладку, пробный запуск и обучение эксплуатации и обслуживанию в согласованном формате.

До начала монтажа заказчику необходимо подготовить фундамент с закладными деталями и крышками траншей по чертежам изготовителя, электропитание с кабелями и автоматическим выключателем, соединительные кабели между шкафами и основной машиной, линию сжатого воздуха, а также смазочные материалы указанного типа. Для пусконаладки требуется предоставить не менее двух комплектов шин и ободьев — по числу испытательных позиций.

Базово предусмотрено дистанционное видеосопровождение монтажа. Выезд специалистов для монтажа и пусконаладки на площадке заказчика согласовывается отдельно. В ходе ввода в эксплуатацию заказчик обеспечивает доступ к площадке, разгрузку и перемещение оборудования, а также необходимый персонал и вспомогательные средства.

LTNJ-120-2

Срок поставки и сервис

Срок изготовления и подготовки к поставке — 100 рабочих дней после получения авансового платежа.

После поставки доступно долгосрочное техническое консультирование. Формат монтажного сопровождения, пусконаладки и обучения согласовывается с учётом площадки и требований проекта.

LTNJ-120-2

Почему NevaTechSystems

NevaTechSystems помогает подобрать конфигурацию стенда под номенклатуру шин, требования испытательных программ и инфраструктуру лаборатории. На этапе подготовки проекта мы уточним состав измерительных каналов, требования к фундаменту и инженерным сетям, условия монтажа, пусконаладки и обучения персонала.

LTNJ-120-2

Часто задаваемые вопросы

Можно ли испытывать две шины?

Да. Стенд имеет две испытательные позиции, расположенные по разные стороны приводного барабана.

Какие шины подходят для испытаний?

Допустим наружный диаметр от 600 до 1500 мм и ширина до 600 мм. Окончательная совместимость конкретной шины и обода подтверждается при согласовании технического задания.

Каковы максимальные нагрузка и скорость?

Испытательная нагрузка регулируется в диапазоне от 0 до 100 кН, скорость — от 0 до 160 км/ч.

Можно ли проводить испытания при разных температурах?

Да. Каждая рабочая позиция оснащается климатической камерой с диапазоном от -30 до +80 °C. Температура поверхности шины измеряется бесконтактно в диапазоне от 0 до 200 °C.

Какие данные записывает система?

Система регистрирует скорость, нагрузку, время, накопленный пробег, суммарную продолжительность, динамический и статический радиус шины, температуру и другие параметры испытательной программы. Результаты можно вывести на экран, распечатать и экспортировать в Excel.

Как обеспечивается безопасность оператора?

Рабочая зона закрыта защитным ограждением. На обеих позициях предусмотрены противовзрывные устройства и защита при потере давления, а ход испытания контролируется системой видеонаблюдения.

Сколько времени занимает поставка?

Срок изготовления и подготовки к поставке составляет 100 рабочих дней после получения авансового платежа.

Как заказать стенд LTNJ-120-2

Отправьте специалистам NevaTechSystems перечень типоразмеров шин, применяемые ободья, требуемые режимы нагрузки и скорости, температурные условия, стандарты или внутренние методики испытаний, а также данные по месту установки. Мы подготовим техническую конфигурацию и уточним требования к площадке, монтажу и вводу оборудования в эксплуатацию.

Примечание: окончательные характеристики, комплектация и объём работ фиксируются в техническом задании и договоре поставки.
